PDK5S-I-S01使用說明

發布日期:2018-08-19瀏覽次數:4485關鍵字:PDK5S-I-S01

PDK5S-I-S01說明:

PDK5S-I-S01是應廣近年推出的一款主要用于單核芯片仿真的仿真器,該仿真器體積小,配件少,直接采用USB供電,省去了原來雙核以上仿真器所使用的電源。PDK5S-I-S01,支持全系列應廣的PMS1XX系列的單片機,如PMS150,PMS131,PMS154B,PMS132,PMC150,PMC153等等,


以下是仿真器的照片參考:

可以看見仿真器面板上有很多文字提示以及狀態LED指示燈. 其中的Power DC9V是可以不用接電源的,直接使用USB給仿真器供電就好。幾個重要的標示解釋:

1.Y2,當所仿真的MCU需要使用外部晶體的時候,該晶體插在這個位置,使用內部晶體時,不需要接元器件。

2.C35,C36, 外部晶體匹配的電容,使用內部晶體也可以不用;

3.CN11,外部電源正;

4.CN12,外部電源地;

5.CN13,也是外部電源地;

6.J3,引腳端口;所有的引腳都從此端口引出,每個口的名稱標示在相應的位置;

7.J2,引腳端口測試點,和J3是并聯的,方便連線后測試信號。

PDK5S-I-S01在使用上不不需要額外安裝驅動,直接在應廣科技開發的集成調試環境 FPPA IDE下就可以使用。如果你的電腦已經安裝了FPPA IDE, 而又

無法連接成功的話,請先看看電腦是否有360等殺毒軟件,一些不常用的殺毒軟件可能會對應廣的仿真器的USB驅動有排斥。


仿真芯片的選擇:

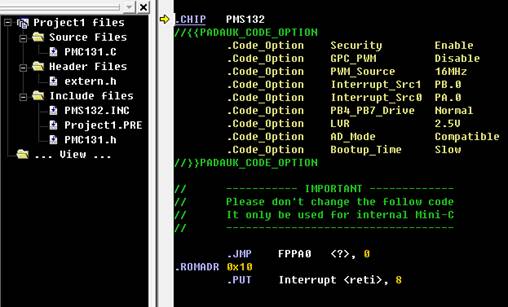

仿真器所仿真的芯片型號,除了在建立項目時選擇以外,還可以在項目中去修改,修改地方在所打開的項目中

include files 里面的*.PRE文件中,*代表項目名。當項目已經建立后,一般通過此處來更換不同的IC型號。將新選擇的芯片型號更改在“.CHIP ”

后面跟隨的型號處。比如下圖項目所選擇的芯片信號是PMS132.
