PMS152??

8 位 OTP SuLED IO 型單片機

1.1. 特性

不建議使用于 AC 阻容降壓供電或有高 EFT 要求的應用。應廣不對使用于此類應用而不達安規要求負責工作溫度范圍：-20°C ~ 70°C?
?
1.2. 系統特性
1.25KW OTP 程序存儲器
80 Byte 數據存儲器
一個硬件 16-位計數器
一個 8 位定時器（可作為 PWM生成器，PWM 分辨率可以為 6 位、7 位或 8 位）
一組三連套 11 位 SuLED (Super LED) PWM 生成器及計數器
一個硬件比較器

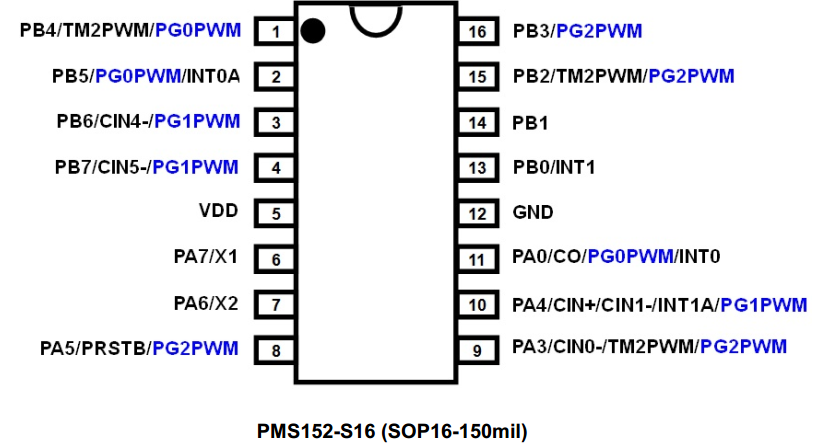

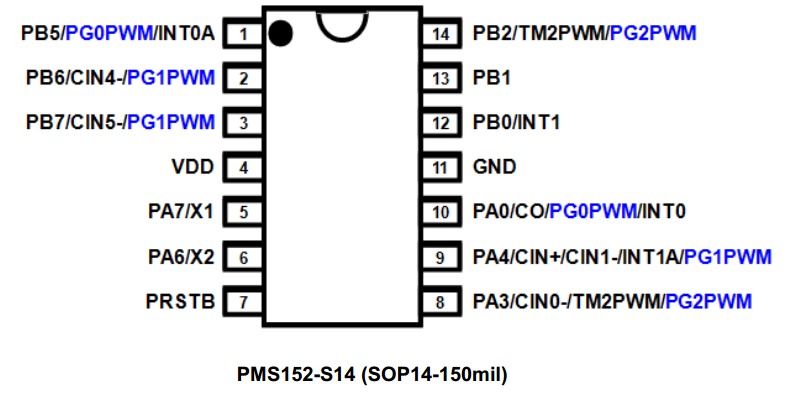

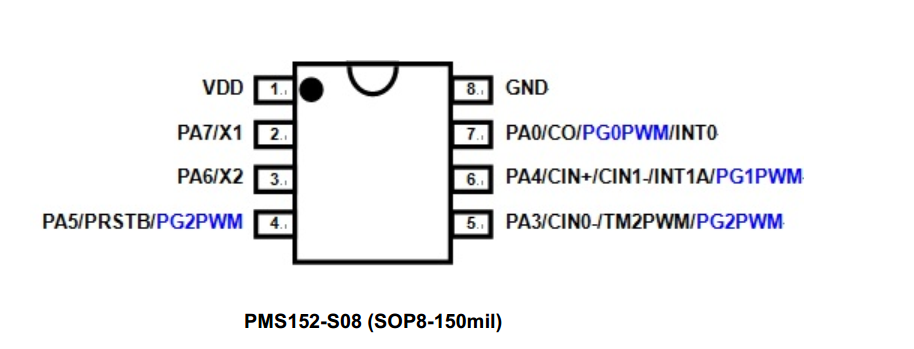

14 個 IO 引腳并帶有上拉電阻選項
提供三組不同的 IO 驅動能力以滿足不同的應用需求?
(1) PB3，PB5，PB7 驅動電流/灌電流= 7mA/ 30mA?
(2) 其他 IO（除 PA5 外）驅動電流/灌電流= 7mA/ 14mA??
(3) PA5 灌電流= 4mA
每個 IO 引腳都可設定喚醒功能
時鐘源：內部高頻 RC 振蕩器，內部低頻 RC 振蕩器和外部晶體震蕩
對所有帶有喚醒功能的 IO，都支持兩種可選擇的喚醒速度：正常喚醒和快速喚醒
8 段 LVR 復位電壓設定：4.5V，3.5V，3.0V，2.75V，2.5V，2.2V，2.0V 及 1.8V
2 組可選的外部中斷引腳：PA0/ PB5，PB0/ PA4
Band-gap 電路提供 1.2V 參考電壓?
?
1.3. CPU 特點
單一處理單元工作模式
提供 86 個有效指令?
大部分都是 1T（單周期）指令
可程序設定的堆棧指針和堆棧深度
數據存取支持直接和間接尋址模式，用數據存儲器即可當作間接尋址模式的數據指針(index pointer)

IO 地址以及存儲地址空間互相獨立?
